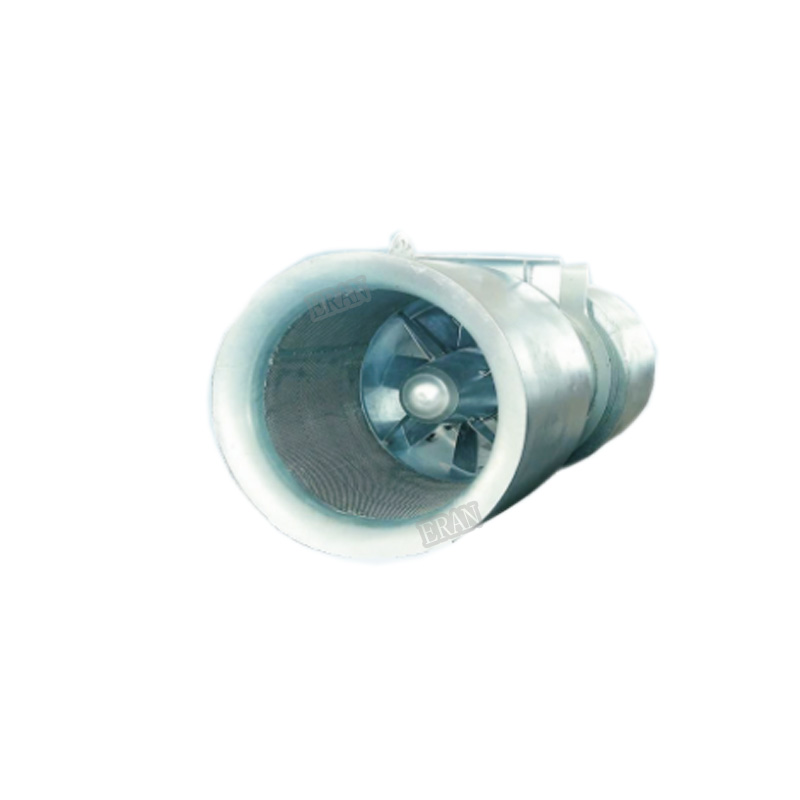

射流风机

1、SDS-N 型风机概述

1.1 SDS-N 型隧道射流风机采用先进技术工艺所研发的新产品，其外壳由旋压翻边成形，

叶轮段内壁经精加工，既保证机壳的同轴度和强度，又保证叶片径向间隙，表面涂装处理，

外形美观及防腐性能优良。内置鼠笼全封闭式射流通风机配套电机，并设法兰安装盘，电

机绝缘等级为 H 级，防腐等级为 IP55。其风量大小可以通过改变叶片数和叶片角度来满足

要求。对于噪声要求高场合，可增加消声器来减少噪声。

1.2 隧道式通风机分单向射流风机 SDS 和双向射流风机 SDS(R)两种通风形式，SDS(R)

型隧道射流风机有电子式和机械式两种切换方式，可在 30 秒内正反转切换到风机额定转速。

1.3 该风机各项性能指标及耐腐蚀性、可靠性、经济性等技术、质量要求和经济指标

安全能适应水利大坝工程、公路、铁路、地铁等隧道的实际使用。

1.4 型号说明：

SDS(R)-6.3-8-2P：表示直径为 630mm（双向）射流风机，8 叶片，转速为 2900rpm。
