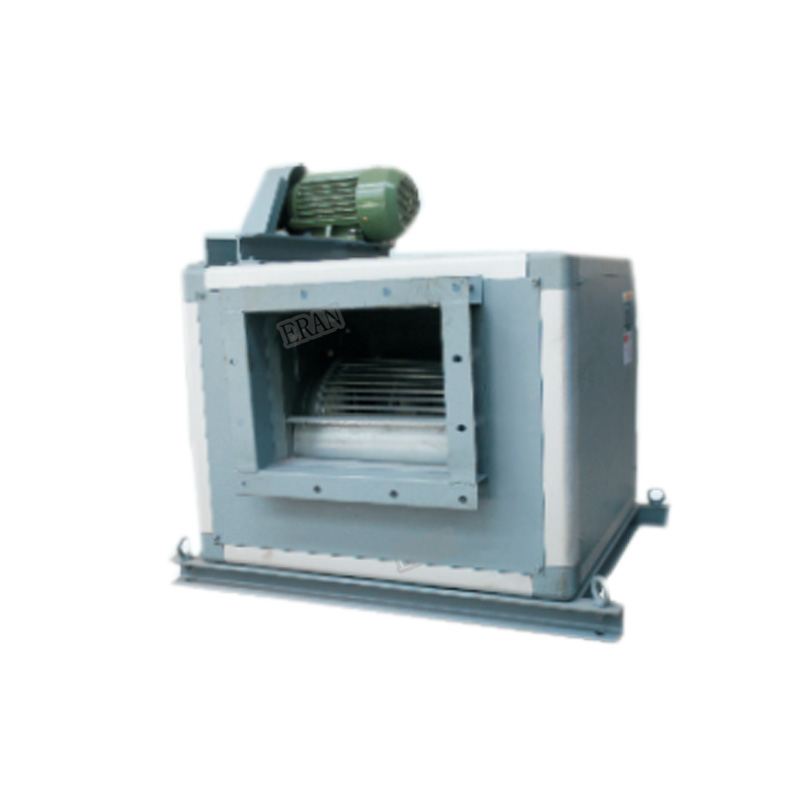

离心式消防排烟风机
1、HTFC-I/II-N 型消防通风（两用）柜式离心风机概述
1.1 HTFC 型前倾柜式离心风机是一种高效率、低噪声箱式离心风机。产品由低噪声前
倾多翼离心风机、电机、轴承、传动件、箱体等组成。根据安装位置的不同，提供 12 种
不同角度的进出风口位置，以满足用户不同的安装环境需要。根据消防与通风的要求不同
分 A 型和 B 型两种类型，A 型电机装在箱体外，用于消防排烟（HTFC-I-N/HTFC-II-N），
并按 GA211-1999《消防排烟风机耐高温试验方法》进行耐高温试验，能在 300℃高温条件下连续运行 60 分钟以上；B 型电机装在箱体 内，用于通风换气（GF-I-N/GF-II-N）。
1.2 HTFC 型前倾柜式离心风机分为 I、II 两种类型，其中 I 型为单速型，II 型为双速，
配双速电机，实现两档调速，可满足用户对不同工况点性能调节的需要。
1.3 为适应防爆环境需要，风机可做成防爆风机，适用于易燃、易爆气体的场所。
1.4 为适应不同场所噪声的要求，风机均可配不同长度的消声器，也可将风机消声型
箱体加厚，以降低风机噪声。
2、HTFC 型前倾柜式离心风机工作条件
| 工作温度 | 耐高度 | 湿度 | 介质条件 | 工作电源 |
-20~+40°C （可连续运行） | 100°C（可连续20小时） 280°C（可连续30分钟） | 小于90% | 空气 | 380V/50HZ |
3、HTFC 型前倾柜式离心风机配置
3.1 标准配置：叶轮、机芯、电机、皮带轮、皮带、轴承、箱体、皮带罩（仅电机外置）、
电机调节轨道、进出风口法兰
3.2 备选件及附件（订货时注明是否购买）：减震器、
控制箱、电机防雨罩（仅电机外置）
4、HTFC 型前倾柜式离心风机加工工艺
4.1 风机叶轮、机壳为优质镀锌板，全部模具化生产，
采用铆接、咬接等手段，表面清洁平整、不存在焊接变形现象。
